Statičko ispitivanje čvrstoće kolskog sanduka

      Ispitivanje se vrši neposredno na kolskom sanduku u odgovarajućem alatu za ispitivanje.
Pri statičkom ispitivanju kolskog sanduka mere se sledeće veličine: lokalne dilatacije iz kojih se kao izvedena veličina dobijaju naponi na karakterističnim mestima na ispitivanom vagonu, sile koje se unose u posebne delove sanduka teretnih vagona, pritisci u cilindrima za unos sila u konstrukciju, odnosno sile kose se ostvaruju pri horizontalnim i kombinovanim opterećenjima, ugibi konstrukcije pod opterećenjem u dovoljnom broju tačaka da bi se utvrdio maksimalni ugib pod raznim slučajevima opterećenja.

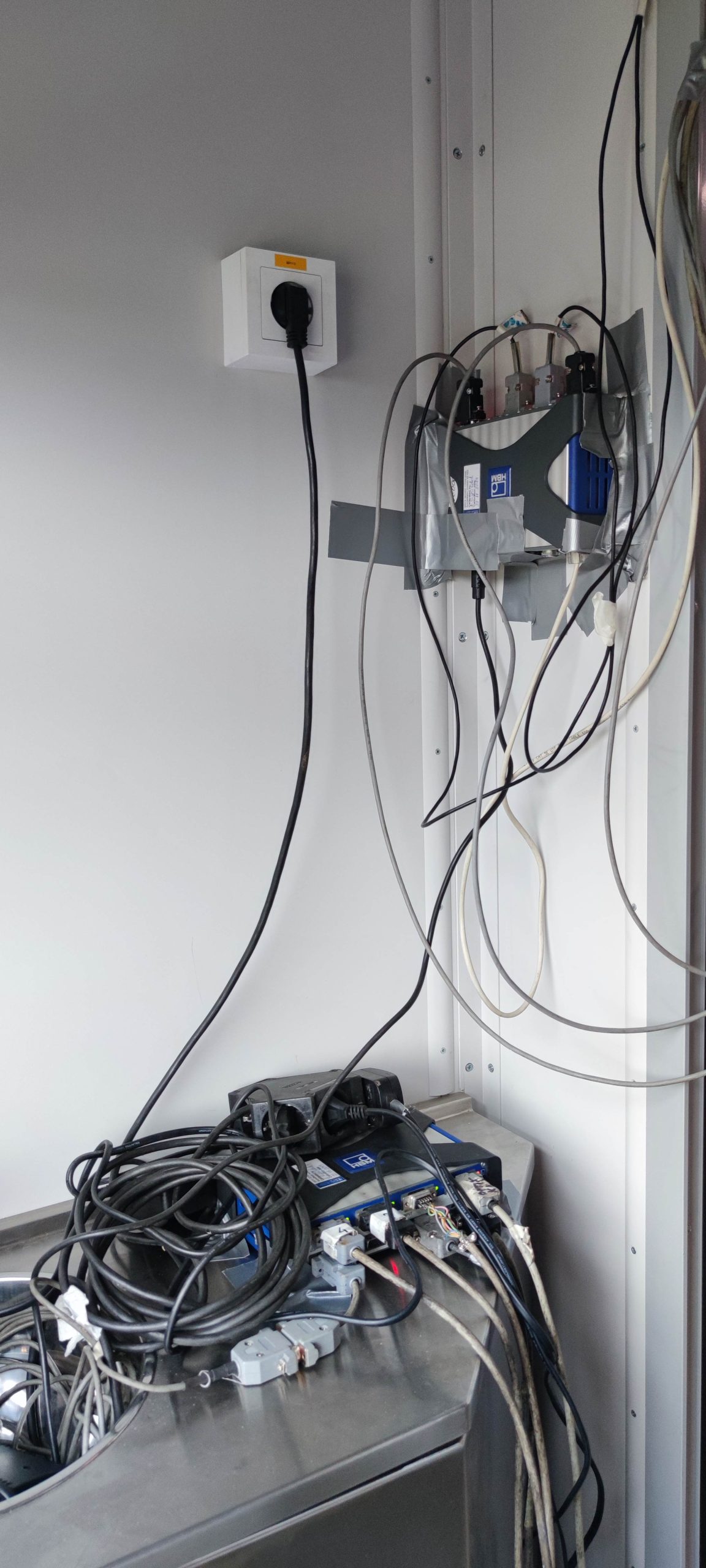

     Za ovo ispitivanje neophodna je sledeća oprema: merne trake, temperaturski samokompenzovane. Po potrebi se na nekim mernim mestima koriste i merne rozete istih karakteristika. Ukoliko merna oprema (veza u polumost) ili uslovi ispitivanja zahtevaju (neuobičajeni temperaturski opseg), koriste se kompenzacionie trake, davači sile od 1500 kN ili više u slučaju kad je potrebno ispitivanje izvršiti i pod silama koje se unose u posebne delove kolskog sanduka, npr. prema EN12663-2, tačka 7, koriste se davači sile odgovarajućeg manjeg opsega. Merno akvizicioni sistem, davači pomeranja, računarska oprema sa softverom za akviziciju i predstavljanje rezultata merenja. Pre samog ispitivanja sastavlja se program ispitivanja prilagođen konkretnom tipu vozila na bazi relevantnog standarda i proračuna čvrstoće. U programu ispitivanja se definišu slučajevi opterećenja, plan rasporeda mernih mesta, relevantni zahtevi za način unošenja i merenja opterećenja, način oslanjanja konstrukcije, način merenja, način uzimanja u obzir napona od sopstvene mase kolskog sanduka, način obrade rezultata kod kombinovanih opterećenja i kriterijumi za ocenu rezultata ispitivanja. Program ispitivanja sa rasporedom mernih mesta može da obezbedi naručilac.
     Na zahtev naručioca program ispitivanja i plan mernih mesta može sastaviti i Laboratorija. Nakon čega se vrši montaža i povezivanje mernih traka, montaža davača pomeranja i povezivanje merne opreme. Ispitivanja se sprovode za sve slučajeve opterećenja prema programu ispitivanja. Redosled slučajeva opterećenja se po potrebi može promeniti, ako to u konkretnim uslovima doprinosi efikasnijem sprovođenju ispitivanja.
     Nakon završenih ispitivanja vrši se analiza podataka i sastavlja izveštaj o ispitivanju koji sadrži rezultate ispitivanja.
