Ispitivanje kočnice u mestu

    Ispitivanje kočnice u mestu šinskog vozila vrši se radi provere njene ispravnosti nakon ugradnje na vozilo u svim propisanim režimima upotrebe. Ispitivanje se vrši nakon završenih radova na montaži prototipa kočnice na šinskom vozilu, kao i provera kočnice na serijski proizvedenim ili remontovanim šinskim vozilima.

     Pri ispitivanju kočnice u mestu metodom merenja pritiska vazduha u funkciji vremena i merenja sile pritiska papuče/umetka na točak/disk, mere se sledeće veličine:
Pritisak na sledećim mestima:
– U glavnom vodu
– U kočnom cilindru
– U pomoćnom rezervoaru po potrebi i na drugim mestima (pritisak od mernog ventila, komandni pritisak)
– Vreme
– Sile pritiska papuče/umetka na točak/disk
– Sila odnosno odgovarajući moment okretanja pritvrdne (ručne) kočnice

    Za ispitivanje kočnice šinskog vozila u mestu, potrebna je sledeća merna oprema:
– Davači pritiska

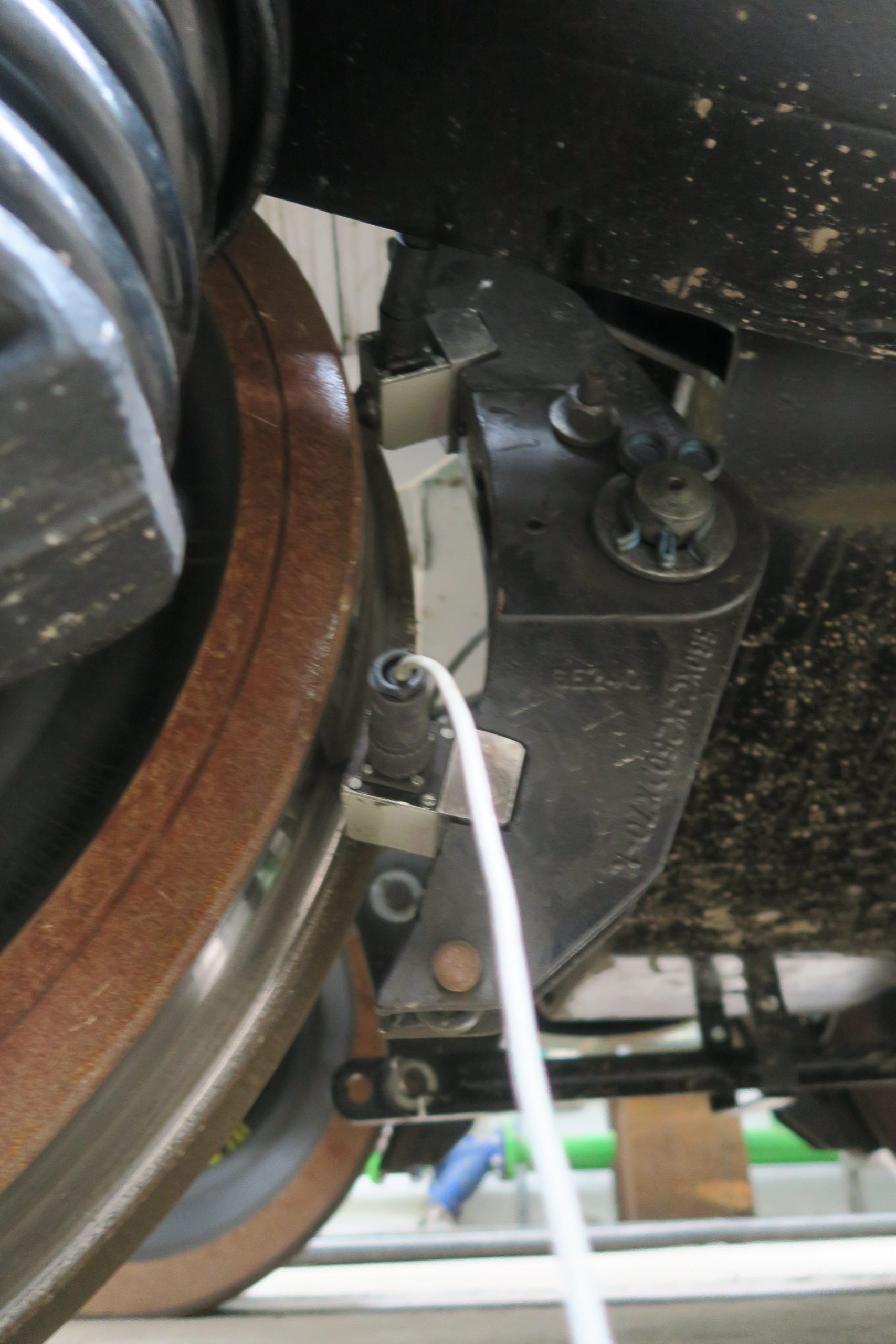

– Davači sile
– Moment ključ za proveru ručne kočnice

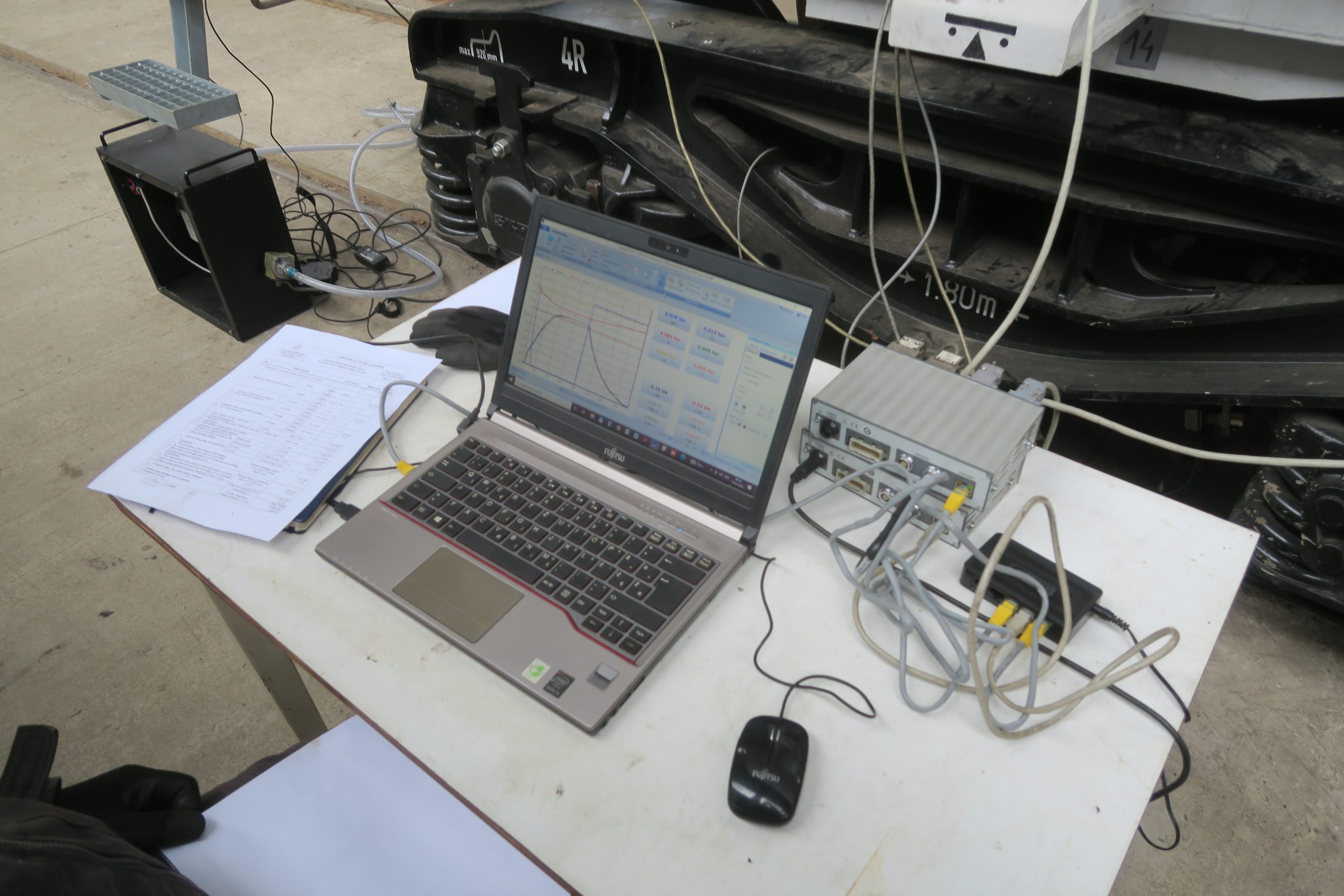

– Merno-akvizicioni sistem
– Računar sa softverom za za akviziciju i predstavljanje rezultata merenja.
– Odgovarajući kablovi sa konektorima za povezivanje davača signala sa merno-akvizicionim sistemom.

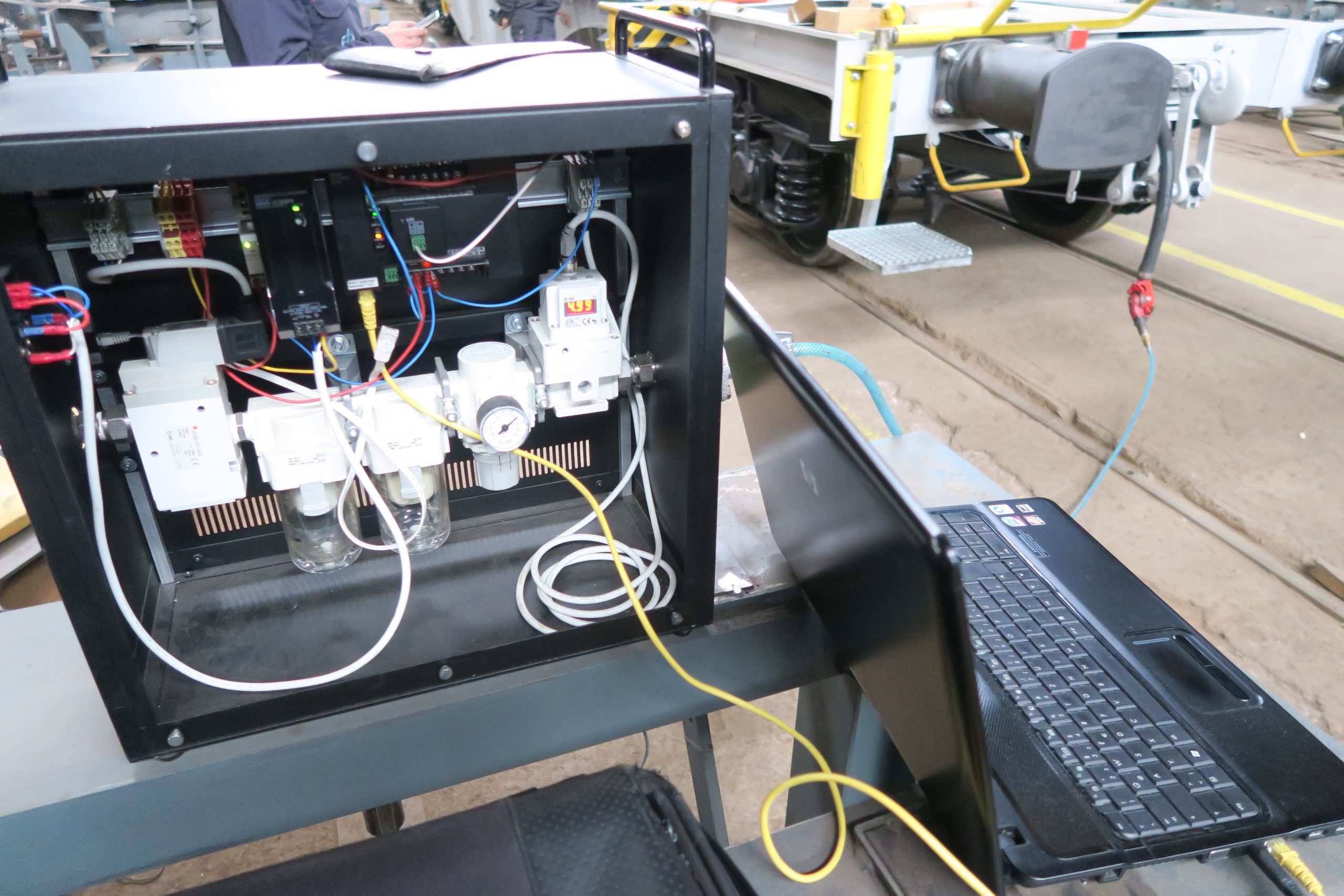

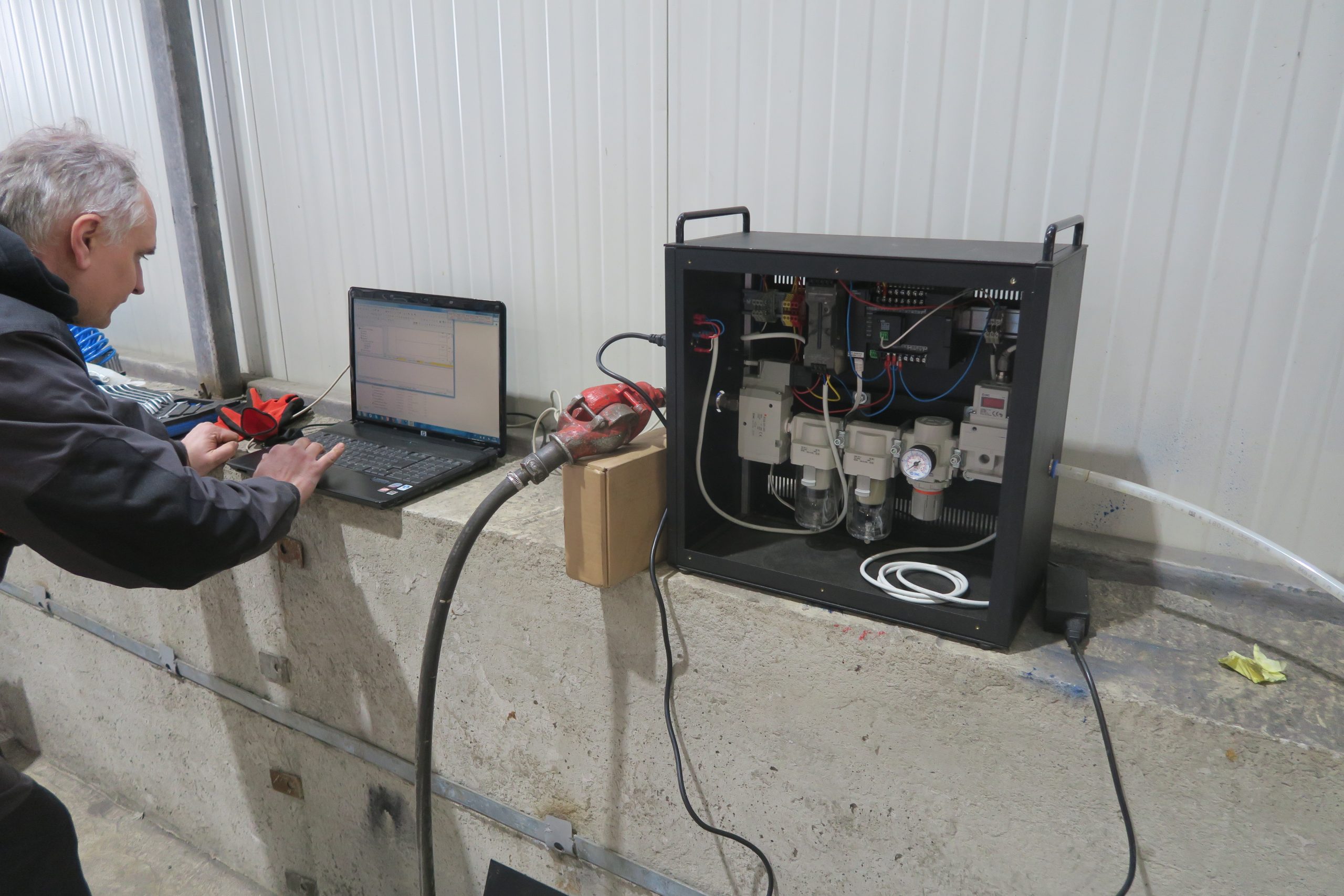

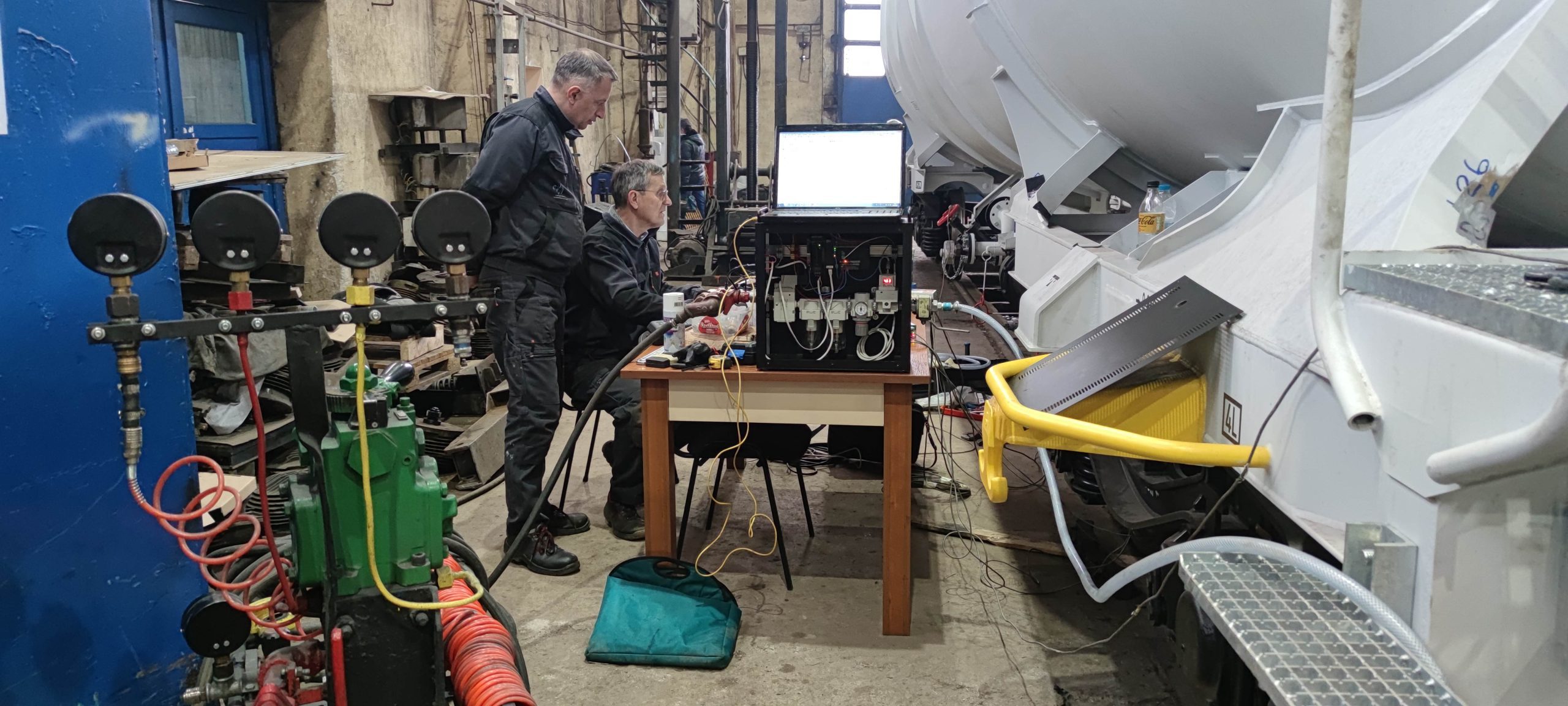

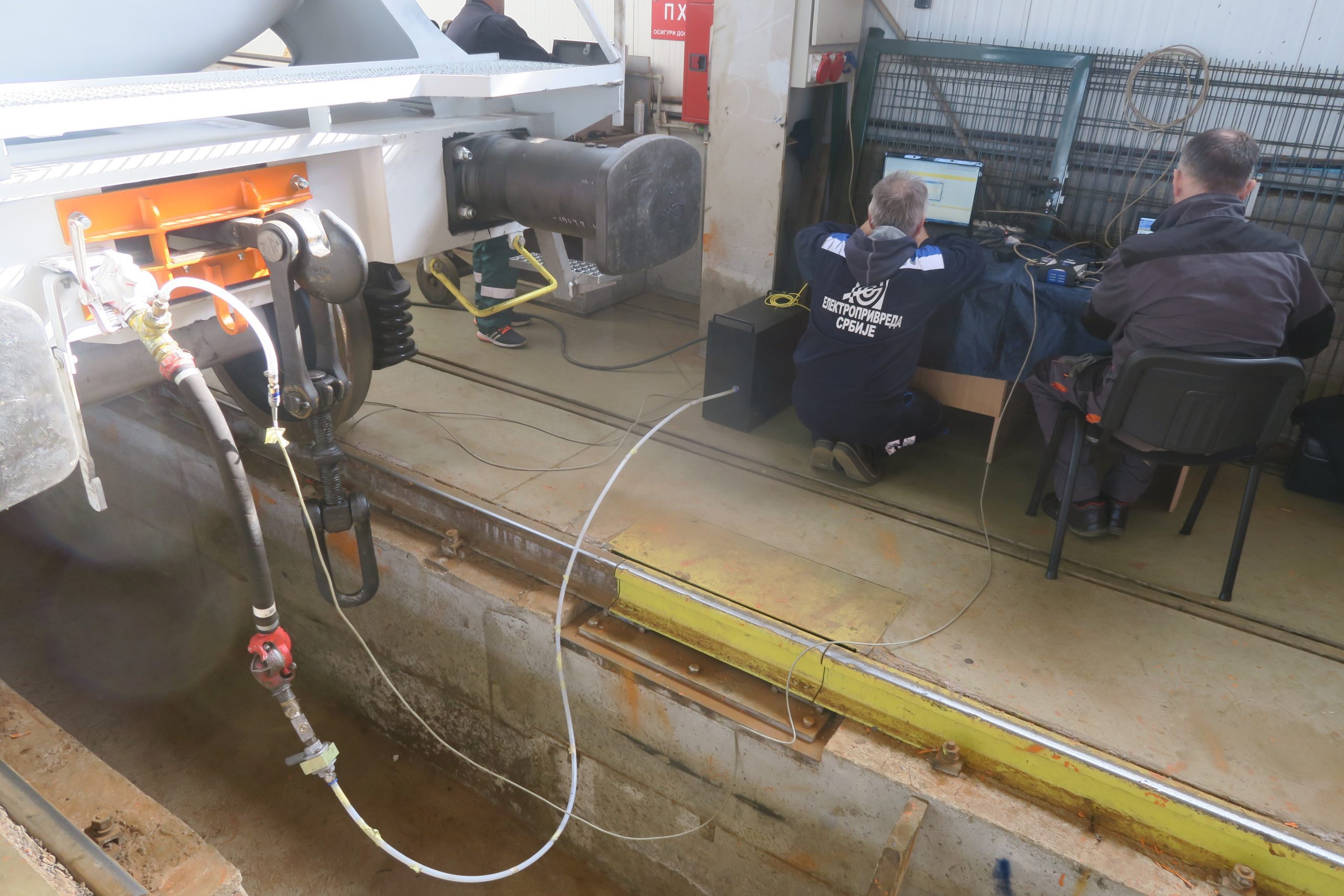

     Pre početka ispitivanja sastavlja se program ispitivanja prilagođen konkretnom tipu vozila na bazi relevantnog standarda, nakon čeka se vrši priprema za ispitivanje: identifikacija vagona sa svim elementima kočnog sistema po svojim oznakama tipa i serijskim brojevima. Utvrđeno stanje se upoređuje sa specifikacijama koju je dostavio proizvođač vagona, gde je neophodno zabeležiti sva odstupanja. Zatim neophodno je montirati davače pritiska, kao i priprema adaptera za priključivanje davača na bazi specifikacije kočne opreme vozila čija se kočnica ispituje. Ispitivano šinsko vozilo se preko kočničke spojnice glavnog voda priključuje na uređaj za upravljanje procesom kočenja. Po montiranju merne opreme se napuni instalacija zbijenim vazduhom i proveri se zaptivenost praćenjem pada pritiska u karakterističnim prostorima tokom nekoliko minuta. Na mestima nezaptivenosti izvršiti demontažu i ponovnu montažu sa dodatnim zaptivanjem. Kada je vagon pripremljen za ispitivanje, davači se povežu sa merno-akvizicionim sistemom. Prikaz rezultata merenja se dobija preko dijagrama mernih veličina u funkciji vremena, koji se prikazuje i snima na računaru. Nakon završenih ispitivanja vrši se analiza podataka i sastavlja izveštaj o ispitivanju koji sadrži rezultate ispitivanja.
